Desde Furgovans Camper, nos gustaría proporcionarte una guía sobre cómo llevar a cabo una verificación adecuada de una placa solar.

Comprobar una placa solar implica medir la corriente generada por la placa mientras está conectada al sistema y en corto circuito. Te dejamos algunas pautas para seguir para hacer una comprobación efectiva de una placa solar en una Camper.

Preparación:

1. Seguridad: Al trabajar con electricidad, la seguridad es primordial. Asegúrate de que estás familiarizado con las precauciones de seguridad eléctrica y uses el equipo de protección adecuado.



2. Herramientas: Asegúrate de tener un multímetro y una pinza amperimétrica que sean adecuados para las corrientes que se esperan medir en el circuito solar.





3. Conexiones seguras: Verifica que todas las conexiones en el circuito solar estén firmes y seguras antes de comenzar la medición.



Procedimiento:

1. Identificación del circuito: Identifica los cables que salen de la placa solar. Hay un cable positivo y otro negativo. Normalmente tienen un conector MC4 antes del pasacables de techo. Si es así el MC4 nos será muy útil.



2. Preparación del amperímetro: Configura el amperímetro en la escala adecuada para medir la corriente, para placas solares de 12v (36 células) oscilará entre 18 y 24 V. Asegúrate de que esté configurado para medir corriente continua (DC) si el circuito es de corriente continua.



3. Medición: Debemos hacer varias comprobaciones:

   - Con el multímetro:

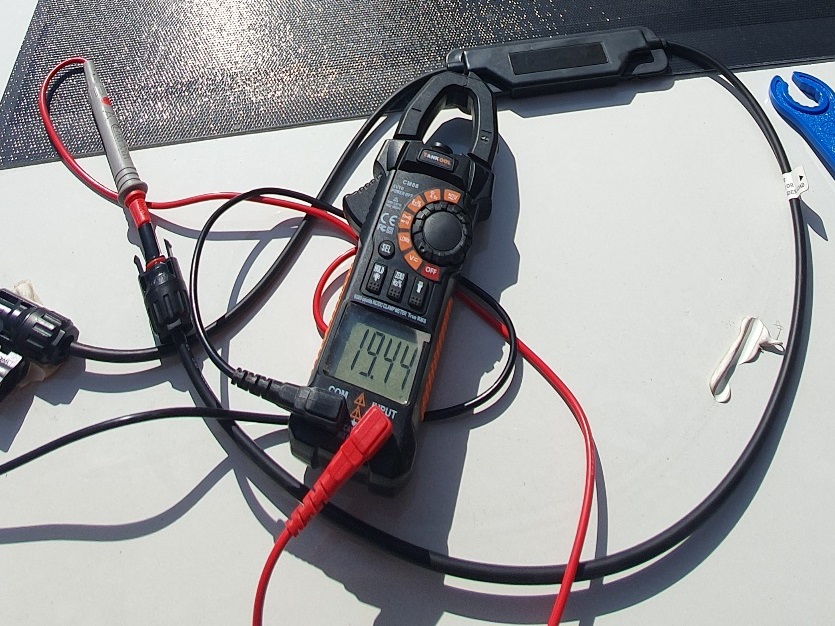

   1. Si es seguro y permitido en el sistema, puedes interrumpir el circuito en algún punto y conectar el multímetro en serie para medir el voltaje. Esto nos permitirá comprobar la tensión de circuito abierto (Voc)



   - Con la pinza amperimétrica:

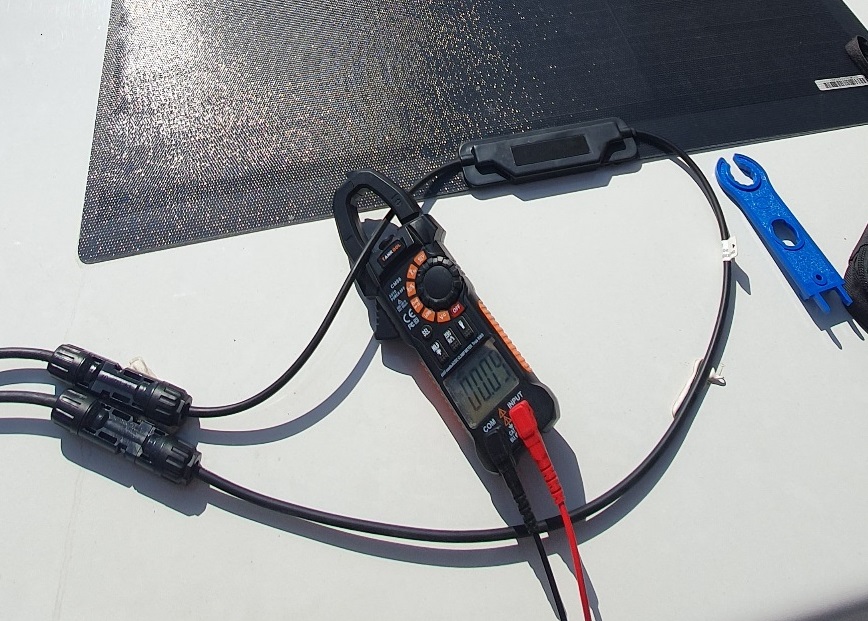

   1. Si la pinza amperimétrica es adecuada para las corrientes esperadas, también puedes utilizarla para medir la corriente en un solo cable sin interrumpir el circuito. Esta medición nos permite comprobar corriente en el punto de máxima potencia (Imp).

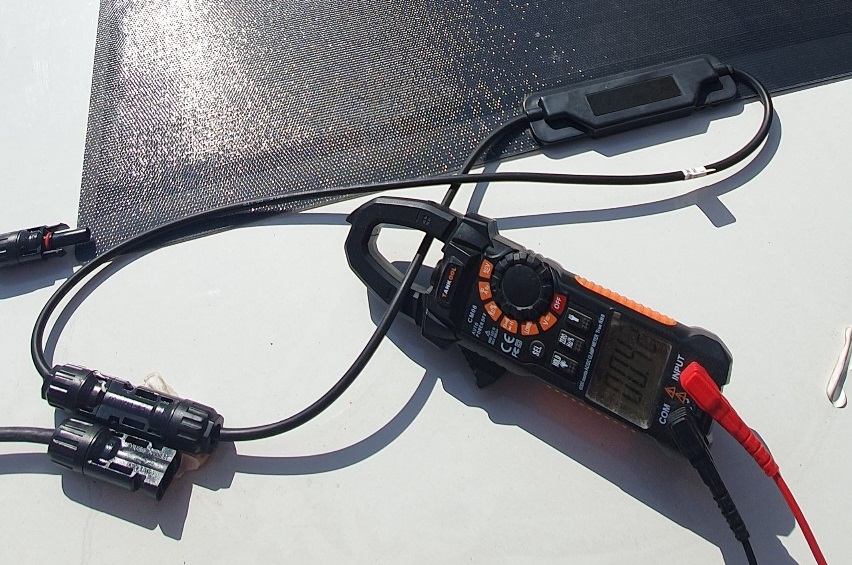

   2.  Si es seguro y permitido en el sistema, puedes interrumpir el circuito en algún punto y conectarlo en cortocircuito (positivo con negativo) y con la pinza amperimétrica hacer la medición, este valor nos indicará la Intensidad de cortocircuito (Isc)

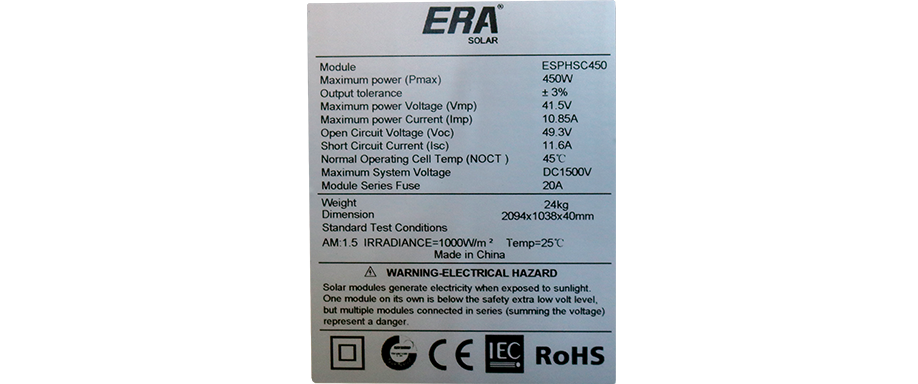

4. Comparación: Compara la corriente medida con las especificaciones de la placa solar y las expectativas para ese momento del día y condiciones climáticas. Esto te dará una idea del rendimiento actual de la placa.





5. Registro de datos: Lleva un registro de las mediciones en diferentes momentos del día y bajo diferentes condiciones climáticas si es posible. Esto te permitirá analizar el rendimiento a lo largo del tiempo.



6. Análisis: Si las lecturas de corriente son consistentemente más bajas de lo esperado, podría indicar un problema con la placa solar, las conexiones o algún otro componente del sistema solar.






Importante: Si no te sientes cómodo trabajando con electricidad o no estás seguro de cómo realizar estas pruebas correctamente, es recomendable que consultes a un técnico especializado en sistemas solares para evitar riesgos eléctricos y daños a la instalación.
